Uni-T UTi120B, professionelle Hand-Wärmebildkamera, IR 120x90 px

Wärmebildkamera UNI-T UTi120B ist ein tragbares Gerät zur berührungslosen Temperaturmessung und schnellen Identifizierung thermischer Probleme in Elektroinstalla­tionen, Gebäudestrukturen oder mechanischen Anlagen. Die Kamera kombiniert einen Infrarotsensor mit einer visuellen Kamera und ermöglicht die Anzeige von thermischen sowie kombinierten Bildern. Dank der kompakten Bauweise, der einfachen Bedienung und des breiten Temperaturbereichs ist sie für Servicetechniker, Wartung und technische Inspektionen geeignet. Das robuste Design mit Schutzart IP65 ermöglicht einen zuverlässigen Einsatz auch in anspruchsvollen Umgebungen.

Warum diese Wärmebildkamera kaufen?

• IR-Auflösung 120 × 90 Pixel – Ermöglicht die Identifizierung thermischer Anomalien bei der Prüfung von elektrischen Anlagen, Isolierungen oder mechanischen Komponenten.
• Temperaturbereich −20 °C bis 400 °C – Die Kamera deckt ein breites Anwendungsspektrum ab, von der Gebäudediagnostik bis hin zur Kontrolle überhitzter Geräte.
• Temperaturempfin­dlichkeit ≤60 mK (NETD) – Ermöglicht die Erfassung selbst relativ kleiner Temperaturunter­schiede zwischen einzelnen Teilen des gemessenen Objekts.
• Fusion-Modus mit visueller Kamera – Die Kombination aus Infrarot- und sichtbarem Bild erleichtert die genaue Identifizierung des Messortes.
• Robuste Konstruktion IP65 und leistungsstarker 5000-mAh-Akku – Das Gerät ist für den professionellen Einsatz im Feld geeignet und ermöglicht einen mehrstündigen Betrieb mit einer einzigen Ladung.

Sensorauflösung und Bildqualität

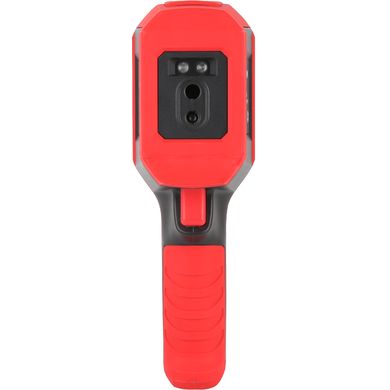

Die Wärmebildkamera ist mit einem Infrarotsensor von 120 × 90 Pixeln (10.800 Pixel) mit einer Pixelgröße von 17 µm und einem Spektralbereich von 8–14 µm ausgestattet. Eine Temperaturempfin­dlichkeit von 60 mK ermöglicht es, kleine Temperaturunter­schiede zu erkennen und Problemstellen in Schaltschränken, Maschinenanlagen oder Gebäudestrukturen zu identifizieren. Das breite Sichtfeld von 50° × 38° ermöglicht die Aufnahme größerer Flächen, ohne die Messdistanz häufig ändern zu müssen.

Temperaturbereich und Messgenauigkeit

Das Modell UTi120B ermöglicht Temperaturmessungen im Bereich von −20 °C bis 400 °C. Die Messgenauigkeit beträgt ±2 °C oder ±2 % des Messwerts, je nachdem, welcher Wert höher ist. Die Kamera ermöglicht die Einstellung des Emissionsgrads im Bereich von 0,01–0,99, was genauere Messungen bei verschiedenen Materialtypen erlaubt. Das Gerät unterstützt die Verfolgung der Maximal- und Minimaltemperatur sowie des zentralen Messpunkts im Bild.

Display und Anzeigemodi

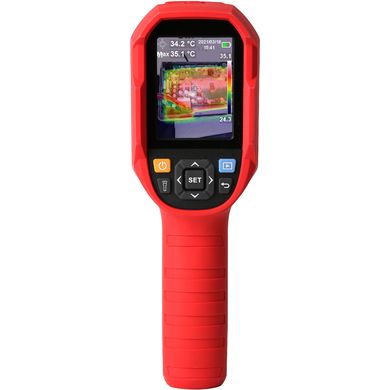

Die Messdaten werden auf einem 2,8″ TFT-Display mit einer Auflösung von 320 × 240 Pixeln angezeigt. Die Kamera unterstützt mehrere Anzeigemodi, darunter Wärmebild, digitales visuelles Bild und den Fusion-Modus, der Infrarot- und sichtbares Bild kombiniert. Zudem stehen mehrere Farbpaletten zur Verfügung, wie Iron Red, Rainbow, White Hot oder Black Hot, die helfen, Temperaturunter­schiede in der analysierten Szene hervorzuheben.

Messfunktionen und Analyse

Die Wärmebildkamera ermöglicht die Temperaturüber­wachung in einem definierten ROI-Bereich, die Temperaturmessung am zentralen Punkt und die automatische Verfolgung der höchsten Temperatur im Bild. Bei Überschreitung eingestellter Grenzwerte kann das Gerät mittels eines visuellen oder akustischen Alarms warnen. Diese Funktionen ermöglichen die schnelle Identifizierung kritischer Stellen, beispielsweise in Elektroinstalla­tionen oder technologischen Anlagen.

Datenspeicherung und Konnektivität

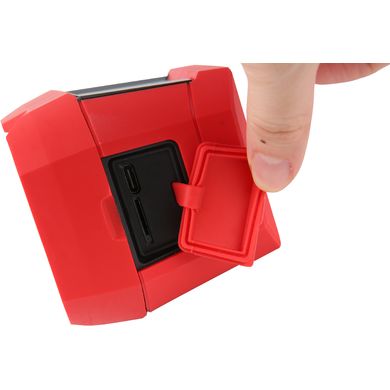

Aufgenommene Bilder können auf einer microSD-Karte im BMP-Format gespeichert werden. Die Kamera unterstützt die Datenübertragung über die USB-C-Schnittstelle, die den Anschluss an einen Computer und die anschließende Analyse der thermografischen Aufnahmen mittels PC-Software ermöglicht. Dies erleichtert die Dokumentation der Messungen und die Erstellung technischer Berichte.
PC-Software kann direkt auf der Website des Herstellers heruntergeladen werden.

Konstruktion und Widerstandsfähig­keit

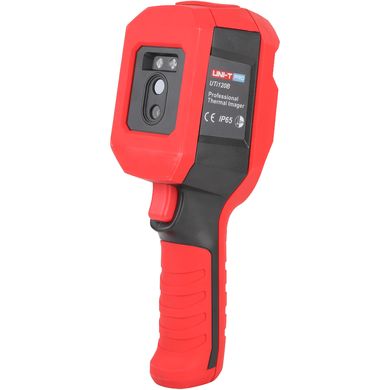

Die Kamera ist für den Einsatz unter anspruchsvollen Arbeitsbedingungen konzipiert. Die Konstruktion erfüllt die Schutzart IP65, die Schutz gegen Staub und Spritzwasser bietet. Die ergonomische Form des Geräts ermöglicht ein angenehmes Halten bei längeren Arbeiten, und die Bedienung über wenige Tasten ist übersichtlich und intuitiv.

Akku und Betrieb

Die Stromversorgung erfolgt über einen wiederaufladbaren Li-Ion-Akku mit einer Kapazität von 5000 mAh, der eine Betriebszeit von etwa 6 Stunden pro Ladung ermöglicht. Das Aufladen erfolgt über den USB-C-Anschluss. Die Kamera unterstützt zudem eine automatische Abschaltung, um bei längerer Inaktivität Energie zu sparen.

Technische Parameter

• Sensortyp: UFPA (ungekühlter Infrarotsensor)
• IR-Sensorauflösung: 120 × 90 px (10.800 Pixel)
• Pixelgröße: 17 µm
• Spektralbereich: 8–14 µm
• Temperaturempfin­dlichkeit (NETD): 60 mK
• Temperaturbereich: −20 °C bis 400 °C
• Messgenauigkeit: ±2 °C oder ±2 %
• Messauflösung: 0,1 °C
• Sichtfeld (FOV): 50° × 38°
• Bildwiederhol­frequenz: 25 Hz
• Mindestmessabstand: 50 cm
• Display: 2,8″ TFT, 320 × 240 px
• Anzeigemodi: Thermal, Digital (visuell), Fusion
• Farbpaletten: Iron Red, Rainbow, White Hot, Black Hot
• Visuelle Kamera: 640 × 480 px
• Bildformat: BMP
• Speicher: microSD-Karte
• Schnittstelle: USB-C
• Akku: Li-Ion 3,7 V / 5000 mAh
• Akkulaufzeit: 6 Stunden
• Schutzart: IP65
• Abmessungen: 236 × 75,5 × 86 mm
• Gewicht: 490 g
• Zertifizierung: CE, FCC, RoHS

Inhalt des Pakets

• Wärmebildkamera
• Ladekabel
• microSD-Karte
