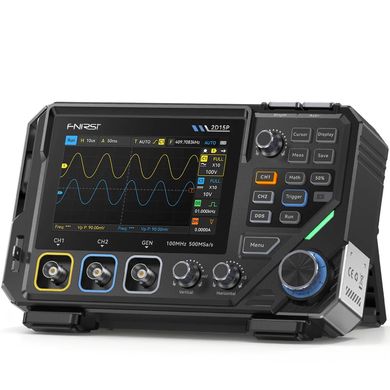

FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator 3-in-1, 100 MHz
| Drei Geräte in einem |
| 100 MHz für präzise Messungen |
| Touch und Tasten ohne Kompromisse |
| Mobiles Messen dank 5000 mAh |
| Übermorgen 8.7. |
|---|
| Doručení na adresu: Übermorgen 8.7. u Vás – objednejte dnes Zásilkovna: Übermorgen 8.7. na výdejně – objednejte dnes |
FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator 3-in-1, 100 MHz
Oszilloskop, Multimeter und Signalgenerator in einem Gerät, 4,3” IPS-Touchdisplay, Akkukapazität 5000 mAh, USB-C-Ladeanschluss
Das FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator in einem kompakten Gerät spart Platz auf dem Tisch, Zeit beim Messen und Nerven beim Umstecken. Von der Leistung her zielt es auf Labor-Niveau ab, aber durch seine Größe und einfache Bedienung werden es Bastler und Entwickler gleichermaßen lieben.
Hauptvorteile
- Oszilloskop, Multimeter und Signalgenerator in einem Gerät – Messen, Analysieren und Generieren von Signalen ohne Umstecken.
- Leistungsstarkes Oszilloskop (100 MHz / 500 MSa/s) – Hohe Bandbreite und schnelle Abtastung erfassen selbst schnelle Übergänge, Spitzen und „unsichtbare“ Signalfehler.
- Übersichtliches 4,3" IPS-Touch-Display + physische Steuerung – Touch für Schnelligkeit, Tasten und Drehregler für Präzision. Die Bedienung ist intuitiv und ohne unnötiges Suchen im Menü.
- True RMS Multimeter mit einer Auflösung von 19.999 Counts – Präzise Messungen von AC/DC-Spannung und -Strom, Widerstand sowie Kapazität – zuverlässig auch bei nicht-sinusförmigen Signalen.
- Mobiler Einsatz dank 5000 mAh Akku und USB-C – Leichte Bauweise und ein starker Akku ermöglichen Messungen überall, ohne dass eine Steckdose in der Nähe sein muss.
Touch + Tasten = der ideale Kompromiss
Das 4,3" IPS-Touch-Display ist übersichtlich, scharf und farbenfroh. Sie werden sicherlich auch die physischen Tasten und den präzisen Drehregler zu schätzen wissen. Die Arbeit mit dem Gerät ist zügig und logisch.
Ein Oszilloskop, das auch das sieht, was Sie nicht wollen
Mit einer Abtastrate von 500 MSa/s und einer Bandbreite von bis zu 100 MHz (50 MHz bei zwei Kanälen) erfassen Sie auch schnelle Signale. Eine Bildwiederholfrequenz von ≈1200 fps, 128-stufige Graustufen- + Farbtemperaturanzeige und unendliche Persistenz machen die Signalanalyse visuell lesbar – ideal für Glitches, Spitzen und Einschwingvorgänge. Der XY-Modus (Lissajous-Figuren) macht Phasenbeziehungen zuverlässig sichtbar.
Intelligente Mathematik und automatische Messungen
Integrierte mathematische Funktionen (Addition, Subtraktion, Multiplikation, Division…) ermöglichen die Signalanalyse in Echtzeit. Dazu kommen 13 automatische Messungen, Cursor und verschiedene Trigger-Modi (Auto / Normal / Single).
Ein Multimeter, das Wert auf Präzision legt
Das integrierte True RMS Multimeter mit einer Auflösung von 19.999 Counts bewältigt AC/DC-Spannung und -Strom, Widerstand, Kapazität, Dioden und Durchgang. Dank True RMS misst es auch nicht-sinusförmige Signale korrekt – kein „müsste ungefähr stimmen“. Es passt einfach.
Signalgenerator immer griffbereit
Der integrierte 10-MHz-DDS-Generator bietet bis zu 11 gängige Wellenformen mit einstellbarer Frequenz, Amplitude und Duty-Cycle. Ideal zum Testen von Schaltkreisen, Abstimmen von Filtern oder zur schnellen Simulation eines Eingangssignals ohne zusätzliches Gerät.
Leistung für den Rucksack, nicht für die Steckdose
Das Gehäuse ist um 30 % leichter, der Akku hat 5000 mAh und wird über USB-C geladen. So können Sie Messungen problemlos auch außerhalb des Labors durchführen – am Schreibtisch, im Rack oder irgendwo „im Feld“. Das Speichern und Exportieren von Wellenformen ermöglicht eine entspannte Analyse später am Computer.
Für wen ist das FNIRSI 2D15P ideal?
Für jeden, der schnelle, präzise und universelle Messungen ohne Kompromisse wünscht. Elektroniker, Entwickler, Servicetechniker und Bastler – hier erhalten Sie drei vollwertige Geräte in einem.
Technische Parameter
Oszilloskop
- Anzahl der Kanäle: 2
- Abtastrate: 500 MSa/s
- Bandbreite: 100 MHz (1CH) / 50 MHz (2CH)
- Speichertiefe: 10 K / 100 K / 1 M
- Eingangsimpedanz: 1 MΩ
- Zeitbasis: 5 ns – 50 s/div
- Vertikale Empfindlichkeit: 10 mV – 10 V/div
- Max. Eingangsspannung: 800 V (Tastkopf x10)
- Trigger-Modi: Auto / Normal / Single
- Trigger-Typen: steigende Flanke / fallende Flanke / beide Flanken
- Kopplung: AC / DC
- Bandbreitenbegrenzung: 20 MHz
- Persistenz: min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞
- Anzeigemodi: Punkt / Vektor / Graustufen / Farbtemperatur
- Funktionen: mathematische Operationen, XY-Modus, Cursor, automatische Messungen
- Wellenformaufzeichnung: Speichern und Exportieren von Daten
Multimeter (True RMS, 19.999 Counts)
- DC-Spannung: 1,9999 V / 19,999 V / 199,99 V / 1000 V
- AC-Spannung: 1,9999 V / 19,999 V / 199,99 V / 750 V
- DC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
- AC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
- Widerstand: bis zu 19,999 MΩ
- Kapazität: 9,999 nF – 99,99 mF
- Diodentest: Ja
- Durchgangsprüfung: Ja
Signalgenerator
- Anzahl der Kanäle: 1
- Frequenzbereich: 0 – 10 MHz
- Amplitude: 0,1 – 3,0 Vpp
- Tastverhältnis (Duty Cycle): 0 – 100 %
- Typ: DDS
- Anzahl der Wellenformen: bis zu 11
Display und Steuerung
- Display: 4,3” IPS
- Steuerung: kapazitiver Touch + physische Tasten + Drehregler
Stromversorgung und Bauweise
- Akku: 5000 mAh (Li-Ion)
- Laden: USB-C
- Architektur: FPGA + MCU + ADC
- Bauweise: kompakt, ca. 30 % leichteres Gehäuse
- Weitere Funktionen: leiser Lüfter, Firmware-Update-Möglichkeit
Inhalt des Pakets
- 1x FNIRSI 2D15P Oszilloskop
- 2x Tastkopf P6100
- 2x Multimeter-Messspitzen
- 2x Stufenklemmen
- 1x USB-Kabel
Parameter
| Zubehörtyp | |
| Gerätetyp | Multimeter, Oszilloskop, Signalgenerator |
|---|---|
| Messmethode | Kontakt, Messtipps |
| Display | |
| Bildschirmdiagonale | 4,3 " |
| Leistung und Batterie | |
| Stromquelle | Akkumulator |
| Betriebsstunden | 4 Stunden |
| aufladenart | USB-C |
| Übrig | |
| Weitere Features und Funktionen | Farbdisplay, Touch-Screen, Automatische Abschaltung bei Inaktivität |
Anleitung zum Download
manual-pfn-076.pdfBewertungen (2)
Es handelt sich nicht um ein professionelles Oszilloskop, aber das ist wohl auch gar nicht der Zweck dieses Produkts. Das Preis-Leistungs-Verhältnis ist wirklich hervorragend. Die meisten Funktionen der professionellen Modelle sind hier vorhanden, aber man kann nicht erwarten, dass bei halb so großem Gehäuse und geringeren Kosten alles vergleichbar ist. Es ist kein Problem, im Single-Shoot-Modus mehrere Impulse mit einer Wiederholungsrate von 600 ns zu erfassen. Der Software-Trigger erfasst sofort den ersten Impuls vollständig. Die Abtastrate von 500 MSa/s dürfte insgesamt realistisch sein. Ich habe das mit einem 40-MHz-Rechteckimpuls getestet, und die Form entspricht dem, auch die Amplitude stimmte überein. Bei 40 MHz stößt man bereits an die Grenze von 500 MSa/s, das ergibt 12 Abtastwerte, und das kann nicht gerade schön sein. Bei Verwendung beider Kanäle wird die Abtastrate geteilt, aber das ist bei kleinen und günstigen Messgeräten üblich. Für einen angemessenen Preis bekommt man ein Multimeter mit Oszilloskop und Generator. Das Multimeter misst genauso wie das alte METEX, also vermutlich auch genau :). Der Vorteil ist die galvanische Trennung dank des Akkus. Im Batteriebetrieb hält es etwa eine Stunde durch. Der Lüfter ist zu hören, für mich vergleichbar mit einem normalen Notebook – ohne Last. Die Software stürzt nicht ab, zumindest ist mir das in den wenigen Tagen nicht passiert… Die Bedienung dank der Kombination aus Touchscreen und Tasten ist super.
- Galvanikabteilung
- 3in1
- Abmessungen
- Mobilität
- Für dieses Geld bekommt man nichts.
