FNIRSI LC1020E tragbares digitales LCR-, ESR- und Halbleiterprüfgerät

Sind Sie auf der Suche nach einem Gerät, das Widerstände, Kondensatoren und Spulen genau messen kann und gleichzeitig eine übersichtliche Oberfläche undintelligente Funktionen bietet? Das FNIRSI LC1020E ist ein hochpräzises LCR-Messgerät mit einem 2,8"-TFT-Farbdisplay, einer Grundgenauigkeit von 0,3 % und einem großen Messbereich. Sein kompaktes Design, der leistungsstarke Akku und die Möglichkeit, fünf Frequenzen zu testen, machen es ideal für Labore und Produktionslinien sowie für Servicetechniker und Elektroniklieb­haber.

Wichtigste Merkmale

• Das Gerät bietet eine professionelle Basisgenauigkeit von 0,3 % und erkennt zuverlässig selbst kleine Bauteilabweichungen
• Unterstützt Kapazitäten von 1 pF bis 100 mF, Widerstände von 10 mΩ bis 10 MΩ und Induktivitäten von 1 µH bis 100 H
• Misst bei Frequenzen von 100 Hz bis 100 kHz mit wählbarer Prüfspannung (0,1 V / 0,3 V / 0,6 V)
• Das Gerät vergleicht die Werte automatisch mit der eingestellten Toleranz und wertet sie mit einem akustischen und optischen Signal aus
• TFT-Farbdisplay zeigt Haupt- und Nebenparameter gleichzeitig an (z.B. ESR, D/Q, θ)

Hohe Genauigkeit und großer Messbereich

Das Gerät bietet eine Grundgenauigkeit von 0,3 % und unterstützt einen weiten Bereich: Induktivität bis 100 H, Kapazität bis100 mF und Widerstand bis 10 MΩ. Dies deckt die Bedürfnisse von Profis und Hobbyanwendern bei der Arbeit mit unterschiedlichen Bauteilen zuverlässig ab.

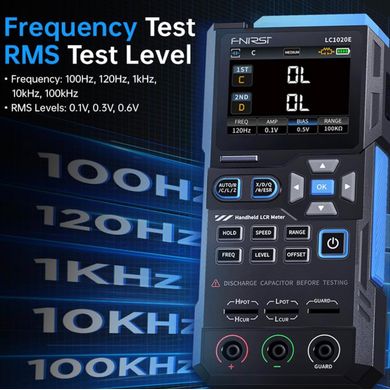

Fünf Prüffrequenzen und einstellbare Pegel

Für maximale Flexibilität stehen fünf Testfrequenzen (100 Hz, 120 Hz, 1 kHz, 10 kHz und 100 kHz) und drei Testpegel (0,1 V, 0,3 V und 0,6 V) zur Verfügung. Damit lässt sich das Verhalten von Bauteilen sowohl bei niedrigen als auch bei hohen Frequenzen leicht überprüfen.

Zwei Anschlüsse und genaue Kelvin-Messung

Das LC1020E verfügt sowohl über dreipolige Buchsen für schnelle Alltagstests als auch über fünfpolige Steckplätze für professionelle Vierdraht-(Kelvin-)Messungen. Dadurch werden Fehler, die durch den Widerstand der Messdrähte verursacht werden, minimiert und eine maximale Genauigkeit erreicht.

Intelligente Sortierung und Datenprotokolli­erung

Das Gerät ermöglicht die Einstellung von Sollwert und Toleranz(0,1 % – 99,9 %) und wertet automatisch aus, ob das zu prüfende Bauteil konform ist. Das Ergebnis wirdsowohl akustisch als auch visuell angezeigt, was die Serienprüfung erheblich beschleunigt. Für eine einfache Qualitätskontrolle ist eine Pass/Fail-Aufzeichnungsfun­ktion integriert.

Übersichtliches Display und lange Batterielebensdauer

Das 2,8-Zoll-TFT-Farbdisplay zeigt die Haupt- und Nebenparameter gleichzeitig an (z. B. R/D, C/Q, L/θ, ESR), so dass Sie immer einen vollständigen Überblick haben. Die Stromversorgung erfolgt über einen eingebauten 3000-mAh-Akku mit Auto-Off-Funktion und Aufladung über modernesUSB-C.

Technische Parameter

• Anzeige: TFT-LCD-Farbdisplay
• Anzahl der Helligkeitsstufen: 10 Helligkeit­sstufen
• Größe des Displays: 2,8"
• Ladeanschluss:USB-C
• Grundgenauigkeit: ca. 0,3%
• Induktivität: 0–100 H
• Kapazität: 0–100 mF
• Widerstand: 0–10 MΩ
• Gemessene Parameter: AUTO/R/C/L/Z, Sekundär: X, D, Q, θ, ESR
• Testfrequenz: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Prüfpegel: 0,1 V / 0,3 V / 0,6 V

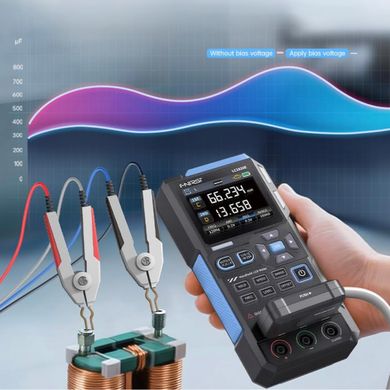

• Interne Vorspannung: 0,0 V / 0,5 V
• Messgeschwindig­keiten. Schnell (4/s), Mittel (2/s), Langsam (1/s)
• Kalibrierung: Offener Stromkreis / Kurzschluss
• Sortierfunktion: Einstellbare Toleranz 0,1–99,9%, akustische und visuelle Anzeige
• Datenprotokoll: Erfolgs-/Misserfolgszähler
• Ausgangsimpedanz: 100 Ω
• Prüfanschlüsse: 3-polige Buchse und 5-polige Buchse (Kelvin 4-Leiter-Messung)
• Stromversorgung: Eingebauter 3,7 V 3000 mAh Li-Ionen-Akku, Aufladen über USB-C
• Automatische Abschaltung: Ja
• Abmessungen: 185 × 85 × 35 mm
• Gewicht: ca. 680 g

Inhalt des Pakets

• 1x FNIRSI LC1020E LCR
• 1x USB-C Datenkabel
• 1x Platte für die Kalibrierung
• 1x Kelvin-Messzange
• 2x Messdrähte (rot und schwarz)
