FNIRSI DST-210 Hand-Digitalmultimeter, Oszilloskop und Signalgenerator 3-in-1, 10 MHz, 48 MSa/s

Das FNIRSI DST-210 (und seine Basisversion DST-201) ist ein tragbares Multifunktion­sgerät, das Oszilloskop, Signalgenerator und ein vollwertiges Digitalmultimeter vereint. Dank leistungsstarker Abtastung, einer breiten Palette an Messfunktionen und einem übersichtlichen Farbdisplay ist es das ideale Werkzeug für Techniker, Schullabore und Heimwerker. Das Modell DST-210 bietet zudem eine höhere Abtastrate und eine größere Bandbreite für detaillierte Analysen von Wellenformen.

Oszilloskop mit Schutz bis ±400 V

Der Oszilloskop-Teil des Geräts ermöglicht die Überwachung elektrischer Signale mit einer analogen Bandbreite von bis zu 10 MHz und einer Abtastrate von 48 MSa/s. Er bietet eine wählbare Triggerung (Auto / Normal / Single), Messung der steigenden oder fallenden Flanke, eine Empfindlichkeit von 10 mV/div bis 10 V/div, eine Anzeige der Signalverschiebung sowie das Einfrieren der Wellenform (HOLD). Das Gerät unterstützt die automatische Messung wichtiger Parameter wie Effektivwert (RMS), Frequenz, Periode, Mittelwert, Vpp oder Tastverhältnis. Die Eingangsimpedanz beträgt 1 MΩ, die Eingangsspannung kann bei Verwendung einer 10:1-Sonde bis zu ±400 V erreichen.

Signalgenerator mit 13 Wellenformen

Der integrierte Signalgenerator unterstützt bis zu 13 verschiedene Wellenformen mit einer Ausgangsamplitude von 0,1 V–3,0 V und einer Frequenz von bis zu 10 kHz. Für Rechteck- und Sägezahnkurven kann das Tastverhältnis im Bereich von 0–100 % eingestellt werden. Dies ist ideal für die Simulation von Eingangssignalen, das Testen von Schaltkreisen und das Abstimmen analoger oder digitaler Geräte.

Leistungsstarkes Multimeter für alle Messarten

Der Multimeter-Teil bewältigt alles, was man von einem modernen Messgerät erwartet – AC/DC-Spannung bis zu 1000 V / 750 V, Strom bis zu 9,999 A, Widerstand bis zu 19,999 MΩ, Kapazität bis zu 99,99 mF, Frequenz bis zu 9,999 MHz sowie Temperaturen bis zu 1300 °C. Selbstverständlich sind Diodenmessung, akustische Durchgangsprüfung, Erkennung von Neutral- und Außenleiter (LIVE), Datenhaltung (HOLD) und automatische Bereichswahl integriert.

Übersichtliche Konstruktion und lange Laufzeit

Das Gerät ist mit einem 2,8-Zoll-TFT-Farbdisplay mit einstellbarer Hintergrundbe­leuchtung ausgestattet, das alle Parameter übersichtlich anzeigt. Die Stromversorgung erfolgt über einen wiederaufladbaren 3000-mAh-Akku mit einer Laufzeit von bis zu 15 Stunden im Standby-Modus. Dank der kompakten Abmessungen (177 × 87 × 34 mm) und einem Gewicht von ca. 300 g ist das Gerät ideal für den Einsatz im Außendienst oder unter engen Platzverhältnissen. Das Aufladen erfolgt über einen modernen USB-C-Anschluss (5 V / 1 A).

Technische Parameter

Allgemeine Parameter

• Display: 2,8” TFT-Farbdisplay
• System-Sprachen: Englisch, Chinesisch
• Stromversorgung: USB-C (5 V / 1 A)
• Akkukapazität: 3000 mAh, Li-Ion
• Akkulaufzeit: bis zu 15 Std. im Standby-Modus
• Abmessungen: 177,4 × 87,5 × 34,5 mm
• Gewicht: ca. 300 g
• Betriebstemperatur: 0 – 40 °C

Oszilloskop

• Abtastrate: 48 MSa/s
• Analoge Bandbreite: 10 MHz
• Zeitbasis: 500 ns – 20 s
• Vertikale Empfindlichkeit: 10 mV/div – 10 V/div
• Eingangsimpedanz: 1 MΩ
• Testspannung: Sonde 1:1: 80 Vpp (±40 V), Sonde 10:1: 800 Vpp (±400 V)
• Triggerung: Auto / Normal / Single
• Triggerflanke: Steigend / Fallend
• Triggerlevel: Einstellbar mit Anzeige
• Wellenform einfrieren (HOLD): Ja
• Automatische Messungen: Max, Min, AVG, RMS, Vpp, Frequenz, Periode, Tastverhältnis (Duty Cycle)

Multimeter DC und AC Spannung

• Bereich: 1,9999 V / 19,999 V / 199,99 V / 1000 V (DC)
• Genauigkeit: ±(0,5 % + 3)
• Bereich: 1,9999 V / 19,999 V / 199,99 V / 750,0 V (AC)
• Genauigkeit: ±(1,0 % + 3)

DC und AC Strom

• Bereich: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (DC)
• Genauigkeit: ±(1,2 % + 3)
• Bereich: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (AC)
• Genauigkeit: ±(1,5 % + 3)

Widerstand

• Bereich: 199,99 Ω – 19,999 MΩ
• Genauigkeit: ±(0,5 % + 3) bis ±(2,0 % + 3) je nach Bereich

Kapazität

• Bereich: 9,999 nF – 99,99 mF
• Genauigkeit: ±(2,0 % + 5) bis ±(5,0 % + 20)

Temperatur

• Bereich: −55 °C bis 1300 °C
• Genauigkeit: ±(2,5 % + 5)

Sonstige Funktionen

• Diodentest: ja
• Durchgangsprüfer (mit Summer): ja
• Phasenprüfung (LIVE/N): ja
• Data HOLD / Wert einfrieren: ja

Signalgenerator

• Anzahl der Wellenformen: 13 Signaltypen
• Frequenzbereich: 0 – 10 kHz
• Amplitude: 0,1 V – 3,0 V

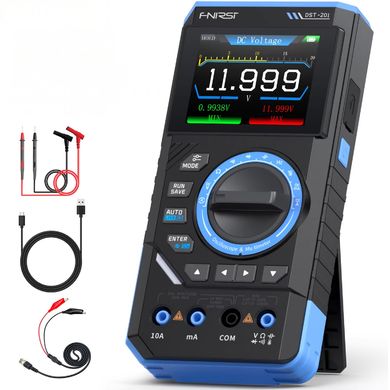

Inhalt des Pakets

• 1x FNIRSI DST-210
• 1x Kabel mit Krokodilklemmen
• 2x Multimetersonden
• 1x Ladekabel
