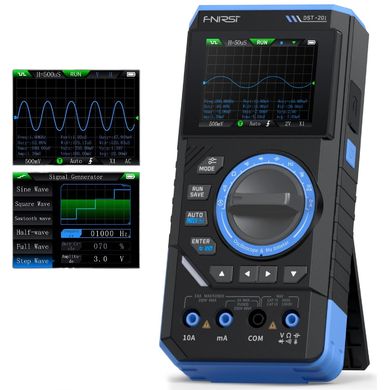

FNIRSI DST-201 Handheld-Digitalmultimeter, Oszilloskop und Signalgenerator 3in1, 1 MHz, 5 MSa/s

Das FNIRSI DST-201 ist ein kompaktes und leistungsstarkes Gerät, dasdrei wichtige Messinstrumente – Digitalmultimeter, Oszilloskop und Signalgenerator – in einem Gerätvereint. Damit ist es ideal für Profis, Heimwerker, Studenten und alle, die ein zuverlässiges und tragbares Werkzeug für die Diagnose und Prüfung elektronischer Schaltungen benötigen.

Warum sollten Sie das FNIRSI DST-201 kaufen?

• 3-in-1-Multifunktion­sgerät: Die Kombination von Multimeter, Oszilloskop und Signalgenerator in einem Gerät spart Platz und Kosten, ohne die Funktionalität der einzelnen Instrumente zu beeinträchtigen.
• Mit Abmessungen von ca. 177 × 87 × 34,5 mm und einem Gewicht von ca. 300 g ist das DST-201 ideal für den mobilen Einsatz im Feld oder an Arbeitsplätzen mit wenig Platz.
• Einebreite Palette von Messfunktionen: Das Gerät bietet AC/DC Spannungs- und Strom-, Widerstands-, Kapazitäts-, Frequenz-, Temperatur-, Dioden- und Durchgangsmessungen und deckt damit die meisten gängigen Elektronikanfor­derungen ab.
• Das DST-201 bietet genaue Messungen mit einer Auflösung von bis zu 19999 Zählern und unterstützt True RMS für Wechselstrommes­sungen, was zuverlässige Ergebnisse auch bei nicht standardisierten Signalen gewährleistet.
• Lange Batterielebensdauer und einfaches Aufladen.

Ein Multimeter mit großem Messbereich

Das FNIRSI DST-201 ist ein digitales Multifunktion­smultimeter, das eine breite Palette von Messfunktionen für die Prüfung von elektronischen Schaltungen bietet. Dieses Multimeter kann Gleichspannung bis zu 1000 V und Wechselspannun­g**bis zu 750 V, Gleich- und Wechselstrom bis zu 9,999 A, Widerstand bis zu 19,999 MΩ,Kapa­zität bis zu 99,99 mF und Frequenz bis zu 9,999 MHz messen. Es unterstützt auch Temperaturmes­sungen von –55°C bis 1300°C (Temperatursensor nicht im Lieferumfang enthalten),Dioden- und Durchgangsmes­sungen. Die Funktionen zur Messung unter Spannung (LIVE) und True RMS für Wechselspannungen und -ströme liefern sichere und genaue Ergebnisse beim Testen von stromführenden Schaltungen und nicht standardisierten Signalen. Mit diesem Multimeter können Sie eine Vielzahl von elektronischen Geräten effizient diagnostizieren und deren Funktionalität überprüfen.

Oszilloskop mit 1 MHz Bandbreite und 5 MSa/s Abtastrate

Das DST-201 verfügt über ein Oszilloskop mit1 MHz analogerBandbre­ite und einer Abtastrate von 5 MSa/s. Es unterstützt Spitzenspannun­gsmessungen bis zu ±400 V (mit 10-fachem Tastkopf) und bietet eine vertikale Empfindlichkeit von 10 mV/Div bis 10 V/Div. Die Zeitbasis reicht von 500 ns/Div bis 20 s/Div. Er unterstützt auch dieautomatische Messung von Parametern wie Max, Min, Avg, RMS, VPP, Frequenz, Periode und Tastverhältnis.

Signalgenerator mit 13 Wellenformen

Der integrierte Signalgenerator unterstützt 13 Arten von Ausgangswellen­formen, darunter Sinus, Rechteck, Dreieck und Sägezahn.Der Frequenzbereich reicht von 0 Hz bis 10 kHz, und die Ausgangssigna­lamplitude ist von 0,1 V bis 3,0 V einstellbar. Das Tastverhältnis der Rechteckwelle ist von 0–100 % einstellbar. Dieser Generator ist ideal zum Testen analoger und digitaler Schaltungen.

TFT-Farbdisplay und benutzerfreundliche Bedienelemente

Der DST-201 verfügt über ein 2,8-Zoll-TFT-Farbdisplaymit einstellbarer Hintergrundbe­leuchtung und zwei Motivanzeigen. Die benutzerfreundliche Bedienung erfolgt über einen Drehfunktionswähler und eine intuitive Schnittstelle, die eine schnelle und effiziente Bedienung ermöglicht.



Lange Akkulaufzeit und USB-C-Laden

Der integrierte 3000-mAh-Lithium-Akku bietet bis zu 15 Stunden Betriebsdauer mit einer einzigen Ladung. Das Gerät verfügt über einenUSB-C-Anschluss für schnelles und bequemesAufladen und ist damit ideal für den mobilen Einsatz.

Spezifikationen:

Grundlegende Spezifikationen:

• Modell.
• Anzeige: 2,8" TFT-Farbdisplay
• Hintergrundbe­leuchtung: Einstellbare Helligkeit
• Stromversorgung: USB-C (5V/1A)
• Akku: 3000 mAh Lithium
• Sprachen.
• Abmessungen: ca. 177,43 × 87,47 × 34,5 mm
• Gewicht: ca. 300 g


Parameter des Oszilloskops:

• Abtastfrequenz: 5 MSa/s
• Analoge Bandbreite: 1 MHz
• Eingangsimpedanz: 1 MΩ
• Anschlussart: AC/DC
• Prüfspannungsbe­reich: 1:1 Tastkopf: 80 Vpp (max. +40 V), 10:1 Tastkopf: 800 Vpp (max. +400 V)
• Vertikale Empfindlichkeit: 10 mV/Abschnitt ~ 10 V/Abschnitt (x1)
• Vertikaler Offset: einstellbar mit Indikatoren
• Horizontale Zeitbasis: 500 ns ~ 20 s
• Trigger-Modus: Automatisch/Nor­mal/Einfach
• Trigger-Typ: Steigende und fallende Flanke
• Trigger-Pegel: Einstellbar mit Indikatoren
• Waveform Freeze: Unterstützung (HOLD-Funktion)
• Automatische Messung: Max, Min, Durchmesser (Vavg), RMS, VPP, Frequenz, Periode, Einschaltdauer


Multimeter-Parameter:

• Gleichspannung (DC): 1,9999 V / 19,999 V / 199,99 V / 1000 V
• Wechselspannung (AC): 1,9999 V / 19,999 V / 199,99 V / 750,0 V
• Gleichstrom (DC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Wechselstrom (AC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Widerstand: 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ / 1,9999 KΩ / 199,99 Ω
• Kapazität: 999,9 µF / 99,99 µF / 9,999 µF / 999,9 nF / 99,99 nF / 9,999 nF / 9,999 mF / 99,99 mF
• Frequenz: 9,999 MHz / 999,9 kHz / 99,99 kHz / 9,999 kHz / 999,99 Hz / 99,99 Hz / 9,999 Hz
• Temperatur: –55 bis 1300 °C (-67 bis 2372 °F), Temperaturfühler nicht enthalten
• Dioden/Durchgan­gsprüfung: Ja
• Wechselspannun­gsmessung mit einer Sonde (LIVE): Ja


Parameter des Signalgenerators:

• Ausgangswellenform: 13 Arten von Ausgangswellen­formen werden unterstützt
• Frequenzbereich der Wellenform: 0 – 10 kHz
• Tastverhältnis der Rechteckwellenform: 0 – 100% (Rechteck und Sägezahn sind einstellbar)
• Amplitude des Ausgangssignals: 0,1 V – 3,0 V

Inhalt des Pakets

• FNIRSI DST-201
• Messspitzen für Multimeter
• Messkabel mit Krokodilklemmen
• Messsonde
• Ladekabel
