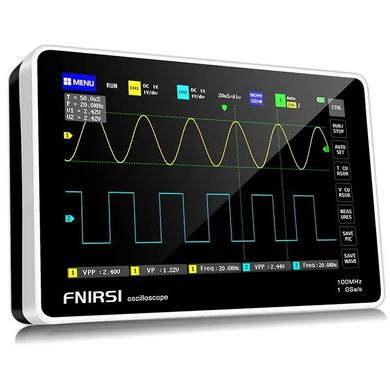

FNIRSI 1013D Digitales Tablet-Oszilloskop mit 7" TFT-LCD-Touchscreen, Zweikanal, 100 MHz

Das digitale Zweikanal-Oszilloskop FNIRSI 1013D ist ein fortschrittliches Gerät, das speziell für Techniker, Elektroingenieure und Forscher im Bereich der Elektronik entwickelt wurde. Dieses Oszilloskop ist ein ideales Werkzeug für die Diagnose, das Design und die Reparatur von elektronischen Schaltungen und Systemen und eignet sich somit für Labore, Elektrotechniker sowie für Amateure.

Eines seiner Hauptmerkmale ist sein modernes interaktives 7-Zoll-TFT-Touch-Display mit einer Auflösung von 800×480, klaren Farben und hohem Kontrast. Dank des Tablet-Designs und des eingebauten 6000-mAh-Akkus mit einer Laufzeit von bis zu 4 Stunden eignet sich das Oszilloskop nicht nur für die Arbeit in Innenräumen, sondern ist auch für den Außeneinsatz geeignet. Die Benutzeroberfläche ist intuitiv und ermöglicht eine einfache Steuerung aller Funktionen des Oszilloskops.

Das FNIRSI 1013D bietet einen weiten Messbereich mit hoher Präzision und Empfindlichkeit, was eine detaillierte Signalanalyse in einem breiten Anwendungsspektrum ermöglicht. Mit dem Gerät können bis zu 12 Parameter gemessen werden. Die Messungen umfassen Funktionen wie Frequenzmessung, Amplitude, Zeitintervalle und viele weitere, was es zu einem universellen Werkzeug für verschiedene Messarten macht.

Darüber hinaus ist das Oszilloskop zur einfacheren Bedienung mit einer Ein-Tasten-Automatik ausgestattet. Für die Speicherung von Wellenformen und Screenshots verfügt das Oszilloskop über einen internen 1 GB Speicher. In diesem Speicher können bis zu 1000 Screenshots + 1000 Wellenform-Datensätze gespeichert werden. Der Bildmanager unterstützt sowohl die Miniaturansicht als auch die Detailansicht, das Umblättern von Seiten, Löschen sowie das Vergrößern, Verkleinern und Verschieben von Wellenformen usw. Das Oszilloskop verfügt außerdem über einen USB-Port zum Anschluss an Computer und andere Geräte. Über diesen Anschluss können die gespeicherten Daten einfach exportiert werden.

Insgesamt ist das digitale Oszilloskop FNIRSI 1013D eine hervorragende Wahl für jeden, der ein zuverlässiges, präzises und einfach zu bedienendes Werkzeug für die Arbeit mit Elektronik benötigt.

Eigenschaften:

• 100 MHz analoge Bandbreite @ 1 GSa/s Abtastrate (1X = 5 MHz, 10X = 100 MHz).
• Vollständig angepasstes 7-Zoll-TFT-LCD-Farbdisplay mit einer Auflösung von 800 * 480, klaren Farben und hohem Kontrast.
• Hoher Messspannungsbe­reich: 1X kann 0~40 V messen, 10X kann 0~400 V messen, 100X kann 0~4000 V messen.
• Messung von bis zu 12 Parametern: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequenz, Duty+, Duty-, Time+, Time-, Periode.
• Komplette Trigger-Funktionen (einfach, normal, automatisch).
• Speichern der Wellenform und Screenshot mit einer Taste.
• Der eingebaute 1 GB Speicherplatz ermöglicht das Speichern von bis zu 1000 Screenshots + 1000 Wellenform-Datensätzen.
• USB-Anschluss zur Verbindung mit einem Computer für den Export von Screenshots, was für die Sekundäranalyse praktisch ist.
• Die grafische Darstellung von Lissajous-Figuren kann zur Bestimmung von Amplitude, Frequenz und Phasenkontrast zweier Signalgruppen verwendet werden.
• Eingebauter wiederaufladbarer 6000-mAh-Lithium-Akku, voll aufgeladen für 4 Stunden Dauerbetrieb bei höchster Bildschirmhellig­keit.

Technische Spezifikation:

• Analoge Bandbreite: 100 MHz * 2
• Anzahl der Kanäle: 2 Kanäle
• Maximale Echtzeit-Abtastrate: 1 GSa/s
• Vertikale Empfindlichkeit: 50 mV/div ~ 500 V/div
• Horizontaler Zeitbasisbereich: 50 s/div ~ 10 ns/div
• Maximale Prüfspannung: 40 V (1X-Sonde), 400 V (10X-Sonde)
• Speichertiefe: 240 Kbit
• Eingangswiderstand: 1 MΩ
• ADC-Präzision: 8 Bit
• Kopplungsmodus: AC/DC
• Trigger-Modus: Single, Normal, Auto
• Trigger-Flanke: Steigende Flanke / Fallende Flanke
• Externe Trigger-Spannung: 0 ~ 40 V
• Display: 7 Zoll – 800*480, kapazitiver Touch + Gestensteuerung
• Erweiterungsan­schlüsse: USB für Bildexport
• Stromversorgung: 1 x Lithium-Akku, 6000 mAh (im Lieferumfang enthalten)
• Akkulaufzeit: 4 Stunden
• Ladezeit: 5 Stunden
• Material: ABS
• Farbe: Schwarz/Weiß
• Geräteabmessungen: 184×124×50 mm
• Verpackungsgröße: 230×150×60 mm
• Verpackungsgewicht: 1000 g

Inhalt des Pakets

• Oszilloskop
• Tastkopf
• USB-Kabel
