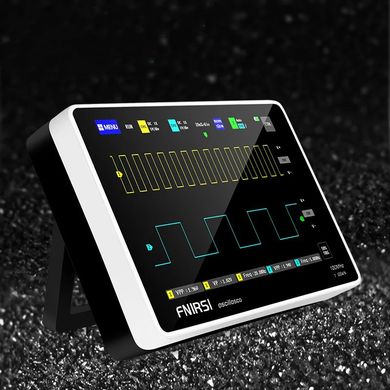

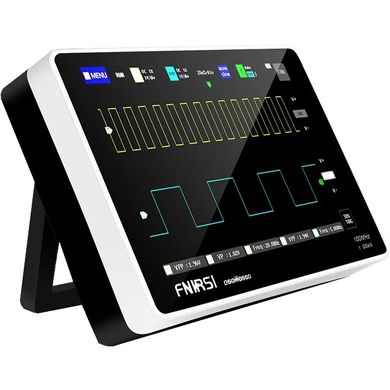

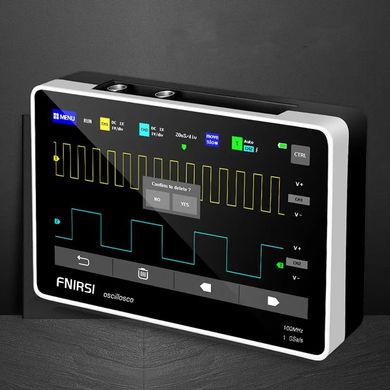

FNIRSI 1013D Digitales Oszilloskop-Tablett mit 7" TFT LCD Touchscreen, Zweikanal, 100 MHz

Das digitale Zweikanal-Oszilloskop FNIRSI 1013D ist ein fortschrittliches Gerät, das speziell für Ingenieure, Elektrotechniker und Elektronikforscher entwickelt wurde. Dieses Oszilloskop ist ein ideales Werkzeug für die Diagnose, den Entwurf und die Reparatur elektronischer Schaltungen und Systeme und eignet sich daher für Labore, Elektroingenieure und Amateure gleichermaßen.

Eines der Hauptmerkmale ist der moderne, interaktive 7-Zoll-TFT-Touchscreen mit einer Auflösung von 800×480, hellen Farben und hohem Kontrast. Dank des tablettenförmigen Designs und des eingebauten 6000-mAh-Akkusmit einer Akkulaufzeit von bis zu 4 Stunden eignet sich das Oszilloskop nicht nur für Arbeiten in Innenräumen, sondern auch fürFeldarbeiter. Die Benutzeroberfläche ist intuitiv und ermöglicht eine einfache Steuerung aller Oszilloskopfun­ktionen.

Das FNIRSI 1013D bietet einen großen Messbereich mit hoher Genauigkeit und Empfindlichkeit und ermöglicht eine detaillierte Signalanalyse in einer Vielzahl von Anwendungen. Das Gerät kann bis zu 12 Parametermes­sen. Die Messung umfasst Funktionen wie Frequenz, Amplitude, Zeitintervalle und vieles mehr, was es zu einem vielseitigen Werkzeug für verschiedene Arten von Messungen macht.

Darüber hinaus ist das Oszilloskop mit einer Ein-Tasten-Automatikausges­tattet, die die Bedienung erleichtert. Pro Wellenformspe­icherung und Bildschirmerfassung erfolgt im Oszilloskop interner Speicher 1GB. In diesem Speicher können bis zu 1000 Screenshots und 1000 Sätze von Wellenformdaten gespeichert werden. Der Bildmanager unterstützt die Anzeige von Miniatur- und Detailbildern, das Umblättern, Löschen, Zoomen, Verkleinern, Scrollen von Wellenformen usw. Das Oszilloskop verfügt außerdem über einen USB-Anschluss für den Anschluss an Computer und andere Geräte. Über diese Verbindung lassen sich gespeicherte Daten einfach exportieren.

Insgesamt ist das digitale Oszilloskop FNIRSI 1013D eine ausgezeichnete Wahl für alle, die ein zuverlässiges, genaues und einfach zu bedienendes Werkzeug für die Arbeit mit Elektronik benötigen.

Merkmale:

• 100MHz analoge Bandbreite bei 1GSa/s Abtastrate (1X=5MHz, 10X=100MHz).
• Vollständig angepasstes 7-Zoll-TFT-LCD-Farbdisplay mit einer Auflösung von 800*480, hellen Farben und hohem Kontrast.
• Hoher Messspannungsbe­reich, 1X kann 0~40V messen, 10X kann 0~400V messen, 100X kann 0~4000V messen.
• Messung von bis zu 12 Parametern VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
• Vollständige Startfunktionen (einfach, normal, automatisch).
• Kurvenspeicherung und Screenshot mit einem Knopfdruck.
• Der integrierte Speicherplatz von 1 GB ermöglicht die Speicherung von bis zu 1000 Screenshots und 1000 Wellenform-Datensätzen.
• USB, das an einen Computer angeschlossen werden kann und Screenshots mit dem Computer austauscht, was für sekundäre Analysen nützlich ist.
• Mit Hilfe der Lissajous-Figuren können Amplitude, Frequenz und Phasenkontrast von zwei Signalgruppen bestimmt werden.
• Eingebauter 6000-mAh-Lithium-Akku, voll aufgeladen für 4 Stunden Dauerbetrieb bei höchster Bildschirmhellig­keit.

Technische Spezifikationen:

• Analoge Bandbreite: 100MHz * 2
• Anzahl der Kanäle: 2 Kanäle
• Maximale Echtzeit-Abtastrate: 1GSa/s
• Vertikale Empfindlichkeit: 50 mV/div~500 V/div
• Horizontaler Zeitbasisbereich: 50S /div~10nS/div
• Maximale Prüfspannung: 40 V (1X-Sonde), 400 V (10X-Sonde)
• Speichertiefe: 240Kbit
• Eingangswiderstand: 1M
• ADC-Genauigkeit: 8bit
• Anschlussart: AC/DC Start-up-Modus, Einzel, Normal,
• Auto-Trigger-Flanke: Vordere Kante/Hintere Kante
• Externe Triggerspannung: 0~40 V
• Display: 7 Zoll – 800*480, kapazitiver Touch + Gesten
• Erweiterungsan­schlüsse: USB für Bildexport
• Stromversorgung: 1 x Lithium-Batterie, 6000 mAh (mitgeliefert)
• Lebensdauer der Batterie: 4 Stunden
• Aufladezeit: 5 Stunden
• Werkstoff: ABS
• Farbe: schwarz/weiß
• Abmessungen des Geräts: 184×124×50 mm
• Verpackungsgröße: 230×150×60 mm
• Gewicht der Verpackung: 1000 g

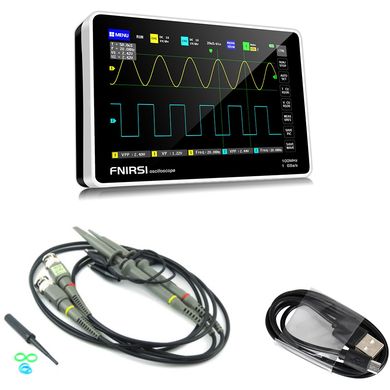

Inhalt des Pakets

• Oszilloskop
• Tastkopf
• USB-Kabel
