VOLTCRAFT MS-20SF, Leistungsschalter- und Stromschutzschalterfinder mit Sender und Empfänger

Das Voltcraft MS-20SF ist ein spezielles Messgerät für die schnelle Identifizierung von Leistungsschaltern und Stromkreisen in Anlagen. Das Gerät arbeitet nach dem Prinzip vonSender und Empfänger, die es ermöglichen,den entsprechenden Leistungsschalter, der an eine bestimmte Steckdose angeschlossen ist, genau zu lokalisieren. Es wird bei der Installation, Wartung und Diagnose von Stromkreisen eingesetzt. Das Gerät ermöglicht dieberührungslose Suche in Schalttafeln und erhöht die Effizienz und Sicherheit der Arbeit.

Warum das Produkt kaufen?

• Identifizierung des richtigen Leistungsschal­ters – schnelle Zuordnung der Steckdose zum entsprechenden Stromkreis
• Sender- + Empfängersystem – präzise Signalortung in der Schalttafel
• Berührungslose Suche – sichere Anwendung ohne direkten Kontakt
• Optische und akustische Signalisierung – eindeutige Erkennung des richtigen Leistungsschalters
• CAT II 250 V – geeignet für normale Hausinstallationen
• Einfach zu bedienen – schneller Einsatz ohne komplizierte Konfiguration

Messwerte und Reichweiten

Das Gerät dient der Identifizierung von Stromkreisen und Leistungsschaltern in einem 230-V-Wechselstromnetz. Der Sender erzeugt ein kodiertes Signal, das über die Leitung zur Schalttafel übertragen und dortvom Empfänger erfasst wird.

Siehe

Das Signal wird durch eine optische Anzeige (LED) und eine akustische Signalisierung erkannt. Diese Methode ermöglicht eineschnelle und eindeutige Identifizierung des richtigen Leistungsschal­tersauch in undurchsichtigen Schalttafeln.

Sicherheit (CAT)

Das Gerät ist in die Messkategorie CAT II 250 V eingestuft, was der Verwendung in Haushalten und ähnlichen Niederspannun­gsanlagen entspricht.

Funktionen

Das Gerät ermöglicht die berührungslose Suche nach Schutzschaltern in Sicherungskästen, die Identifizierung des angeschlossenen Stromkreises und die Orientierung in der Elektroinstalla­tion. Der Empfänger erfasst das von der angeschlossenen Steckdose übertragene kodierte Signal.

Aufbau

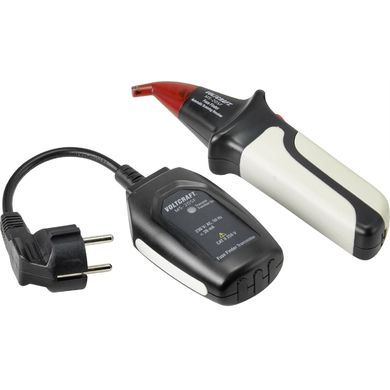

Das Set besteht aus zwei Teilen – Sender und Empfänger. Der Sender wird direkt in eine Steckdose gesteckt und ist netzbetrieben, während der Empfänger tragbar und batteriebetrieben ist. Das Design ist für den mobilen Einsatz bei Serviceeinsätzen gedacht.

Stromversorgung

Der Sender wird über das 230-V-Wechselstromnetz mit Strom versorgt, der Empfänger über eine Batterie (9 V), was einen unabhängigen Betrieb während der Suche ermöglicht.


Technische Parameter:

• Produktkategorie: Ortungsgerät für Leistungsschalter und Sicherungen mit Sender und Empfänger.
• Optische Anzeige.
• Audio-Signalisierung: Ja
• Gewicht: 218 g
• Messkategorie: CAT II 250 V
• Typ: MS-20SF
• Anzeige: Sichtbar und hörbar
• Spannungsversor­gung: 230 V/AC, 9 V Batterie
• Stromeingang: 20 mA
• Stecker: Geschützter Stecker
• Überspannungska­tegorie: CAT II 250 V

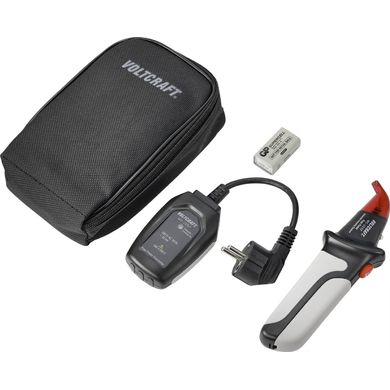

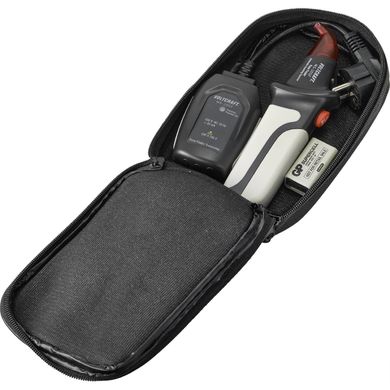

Inhalt des Pakets

• Sender
• Empfänger
• Batterie
• Tasche
